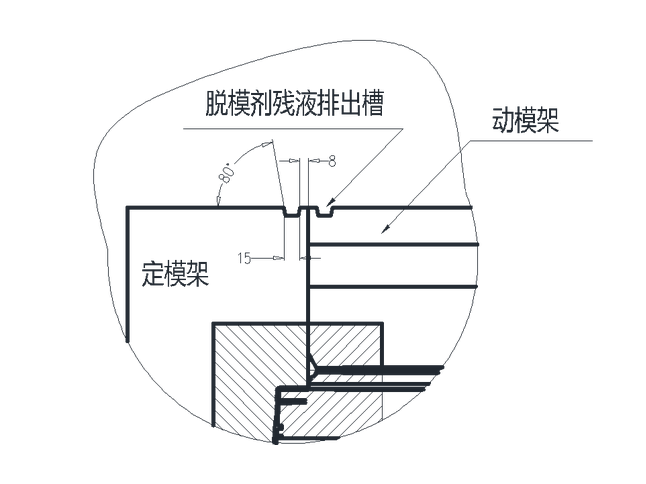

在深圳华银的锌合金压铸模具的设计制造中，按的压机尺寸设计外形，防止干涉。吊装孔至少为M30深60的，顶部至少2个，大型的锌合金压铸模具动定模架上要各2个，需设于模具的重心上（每半模），以利于吊装时的安全。动定模上方距分型线8 mm处设计宽15 mm深5 mm的脱模剂残液排出槽一直延伸到模架边缘。请大家看下面锌合金压铸模具设计图：

锌合金压铸模具压夹槽，最小30 mm×30 mm（400T以下），40 mm×40 mm（400T以上），到型板高最小25 mm（400T以下），40 mm（400T以上）。

跨距大于150 mm时都应考虑加支撑柱。支撑柱直径（或宽）不小于75 mm，尽可能靠近压射变形位。

减小变形，动模架支撑模芯的厚度至少为悬空位宽度的三分之一（大于50mm）。安装防止飞水挡水板，一般设于前、后、上三侧。

锌合金压铸模具的分流锥和浇口套按的标准设计，400T以下为标准化浇口套，400T以上为整体压室。
